下一代电信级以太网测试解决方案

MTS 6000A是一款便携式，质量轻的测试平台，适用于光纤网络从安装到维护全生命周期的所有阶段测试内容。6000A采用模块化设计，针对多层次网络测试提供了大量的的模块产品组合。

仅个单独的多业务应用模块就提供了 整套集成测试解决方案，包括以太网，SONET/SDH以及更高层的测试。光模块能够对短距离，远距离，FTTx，CWDM以及高速40Gbps网络进行全方OTDR 与功率水平测试。覆盖以太/IP网络在10 Mbps到10 G接口上进行测试及故障排除。

主要特点

轻薄的平台：只有2.4千克/5.3磅重。

直观的图形用户界面，拥有触摸屏

使用智能锂离子电池的超长电池寿命。

为光纤通信而设的内置通话选项。

具有光纤故障定位仪、功率计、光回损测试仪以及可视光纤端面检测显微镜选件。

远程控制（以太网/ IP）/无线/3G/4G

通过USB、以太网接口以及1GB扩展内存实现快速数据传输。

GPS选项，以认证坐标

OTDR 与功率水平测试。

覆盖以太/IP网络在10 Mbps到10 G接口上进行测试及故障排除。

TDM/PDH 到 SONET/SDH - OC-3/STM-1 到 OC-192/STM-64测试。

支持高至11.1G速率接口的OTN网络开通和维护，并支持以太/IP作为客户信号的ODU0和ODUFlex 容器

双FC（1，2，4，8，10 G）的测试 SAN及低延时电路的服务激活与维护

PMD，光谱衰减分布和色散（CD）测试。

光学光谱测试

具有最强可用性与最小化资源占用量的紧凑设计，并可提供超过100个应用的轻便型测试平台，

通过Wi-Fi/3G/4G LTE接入云并使用Stratasync进行资产及数据的管理

与80多个模块相兼容，并能提供现场升级选项

本产品具备 StrataSync 功能

StrataSync 是托管式云解决方案，可为 VIAVI 仪器提供资产、配置和测试数据管理功能，并保证所有仪器均已安装最新的软件和选项。StrataSync Core 免费支持 OneExpert 平台。StrataSync Plus 也可用于增强数据管理功能。

技术指标（25°C 时的典型值）

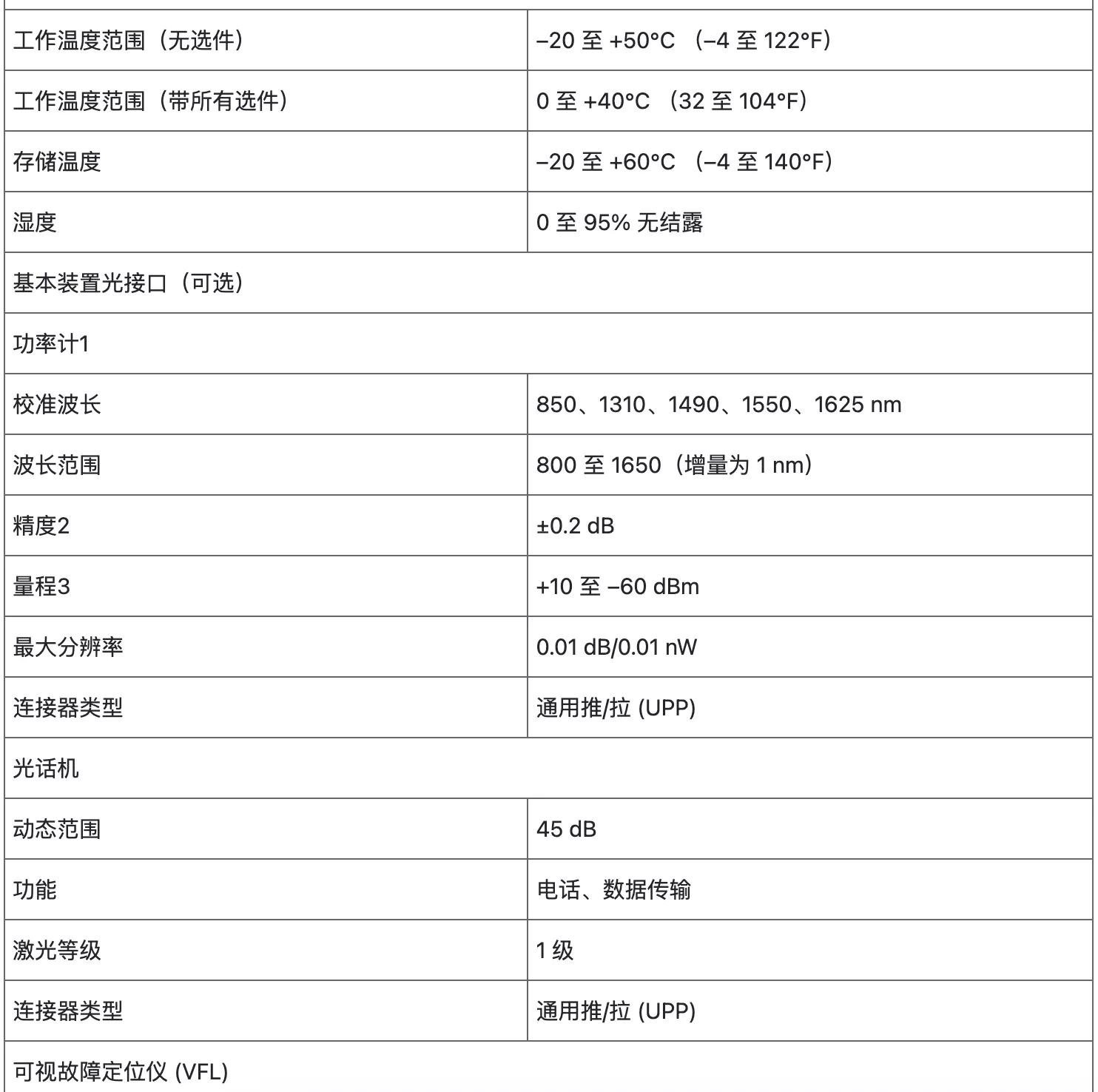

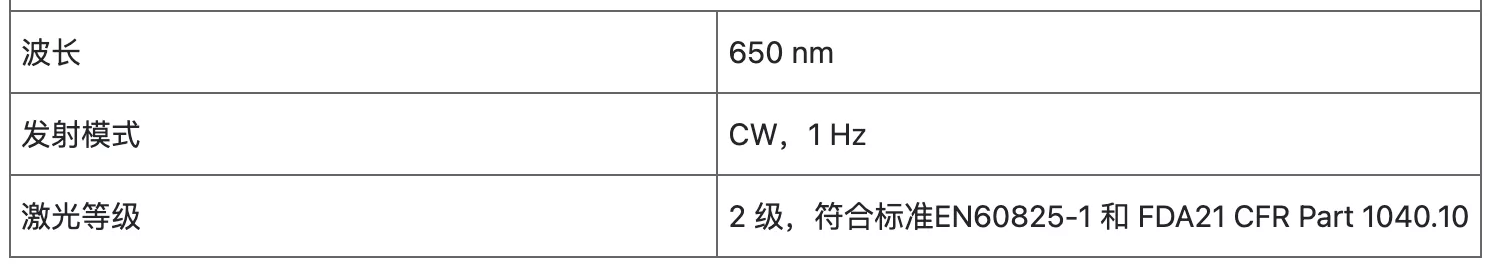

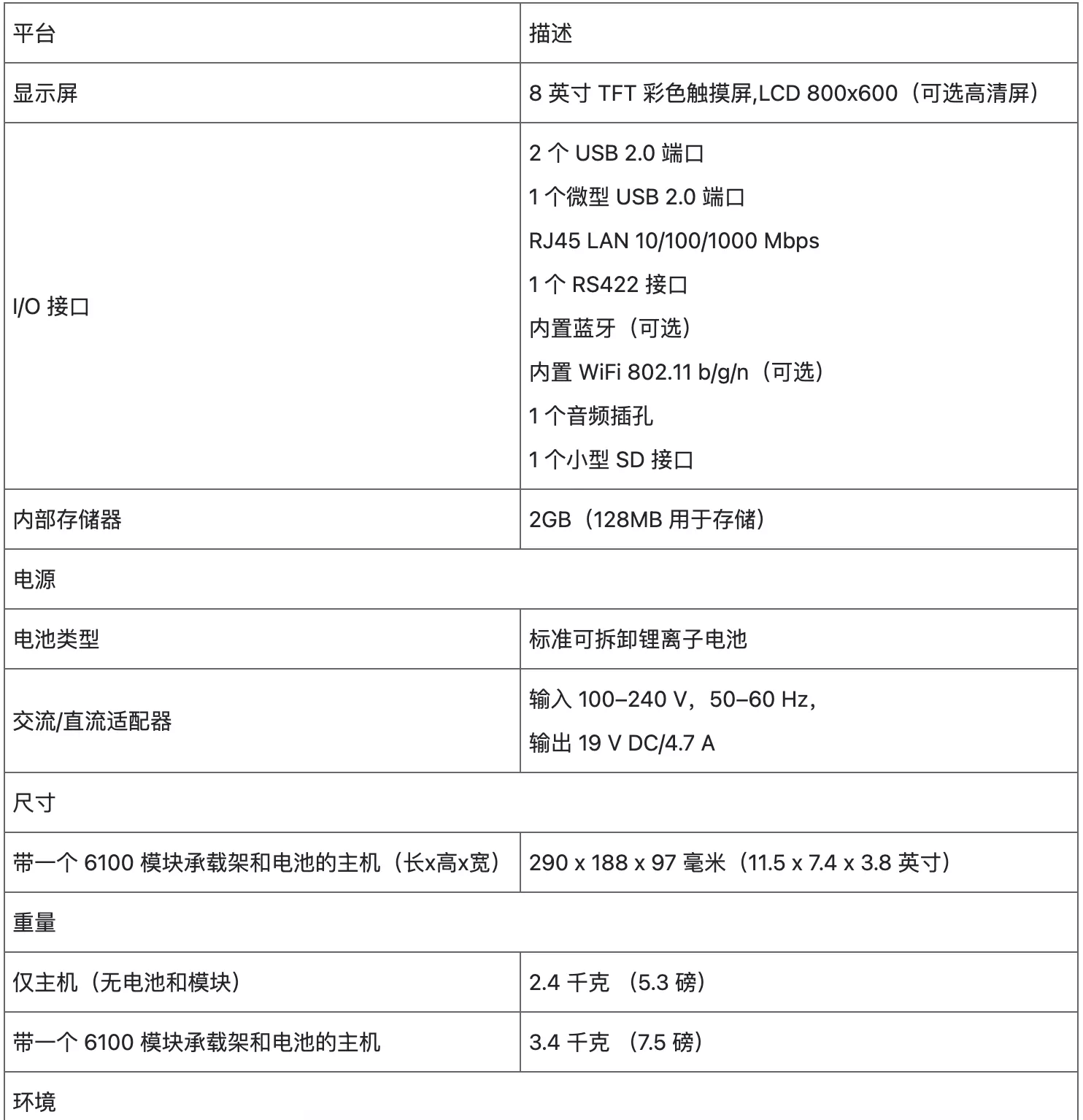

通用技术指标

1. 温度 25°C 时，稳定 20 分钟后和调零后
2. 在校准波长下（1650 nm 除外）
3. –45 dBm（从 800 至 1650 nm）

OTDR模块技术指标

EVO_B、C、D系列：

    •激光安全等级： 21 CFR Class1

    •距离单位：km ，英尺，英里

    •折射率范围： 1,30000－1,70000nm；步长 0,00001

    •采样点： 256,000

    •距离范围： 0.5km 到320km

    •距离显示分辨率： 1cm

    •标识分辨率：最小1cm

    •采样分辨率： 4cm

    •距离精度： ±0.75m ± 采样分辨率 ±1 x 10-5 x 距离(不包括群折射率不确定度)

    •衰减测量模式：自动、手动、 2 点、 5 点、 LSA

    •显示范围： 1.25dB-55dB

    •衰减显示分辨率：0.001dB

    •标识分辨率：最小0.001dB

    •衰减线性度： ± 0.03dB/dB

    •反射精度： ±2dB

    •门限值： 0.01－5.99 dB；步长：0.01 dB

    •存储格式： Bellcore/Telcordia 兼容 Version 1.1 和 Version 2.0

EVO_AV系列：

    •光接口： PC 插芯，FC、SC适配器（ST和DIN可选）

    •激光安全等级： (21 CFR) Class 1

    •距离单位：km，m，feet，miles，inches

    •折射率范围：1.300000 to 1.700000 ，步长 0.00001

    •采样点数量：256,000

    •距离测量：自动或双光标

    •距离范围：0.05 to 10 km

    •标识分辨率：1 cm

    •采样分辨率：2 cm

    •距离精度：±0.1 m ±采样分辨率±1 x 10−5 x 距离(不包括群折射率不确定度)

    •衰减测量

        •模式：自动、手动、2点、5点和LSA

        •显示分辨率： 0.001 dB

        •标识分辨率： 0.001 dB

        •线性度： ±0.05 dB/dB

        •门限： 0.01 to 1.99 dB，0.01 dB步长

    •反射/ORL测量

        •反射精度： ±2 dB

        •显示分辨率： 0.01 dB

        •门限： −11 to −99 dB，1 dB 步长

    •RDZ-SLM OTDR 应用

        •中心波长1：850 +10/−30 nm

        •动态范围2： 16 dB

        •脉冲宽度：1 ns

        •事件盲区3： 0.2 m

        •衰减盲区4： 0.4 m

    •专家OTDR 应用

        •中心波长1： 850 +10/−30 nm; 1300 ±20 nm

        •动态范围2： 24/24 dB

        •脉冲宽度： 1 ns to 50 ns

        •事件盲区3： 0.2/0.25 m

        •衰减盲区4： 1.5/2.1 m

       1.激光器在25°C ，测量10 μs。
       2.从光纤起始电平到RMS（SNR=1）噪声电平，30秒平均时间，最大脉冲宽度。
       3.反射峰下降1.5dB，使用最小脉宽。
       4.距离线性回归0.5dB，反射峰高度-35dB，使用最小脉宽。

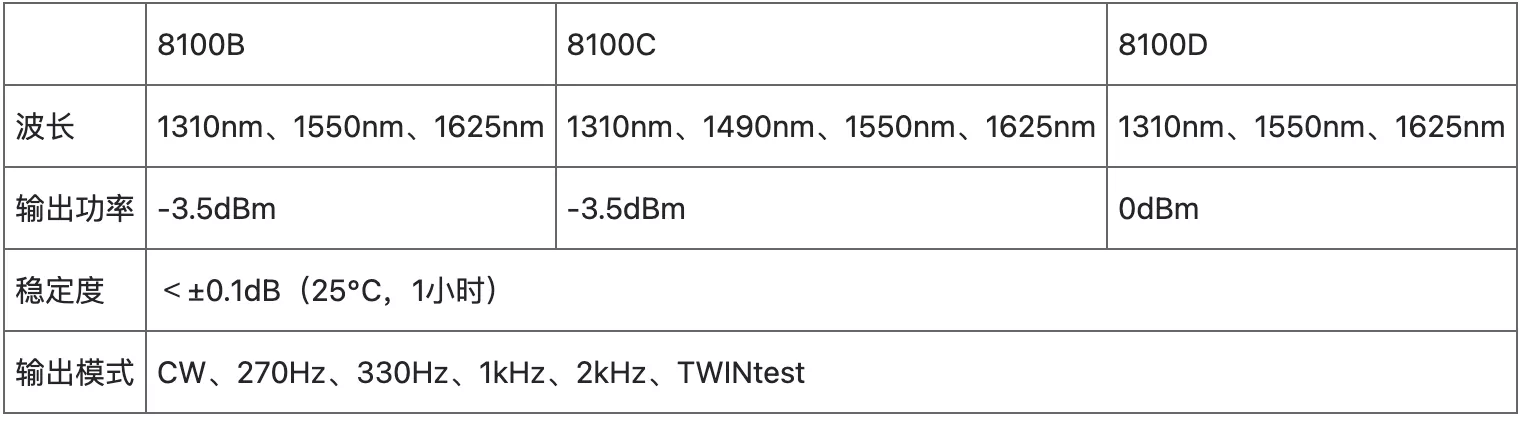

连续波光源（与OTDR同一接口）：（标准配置）

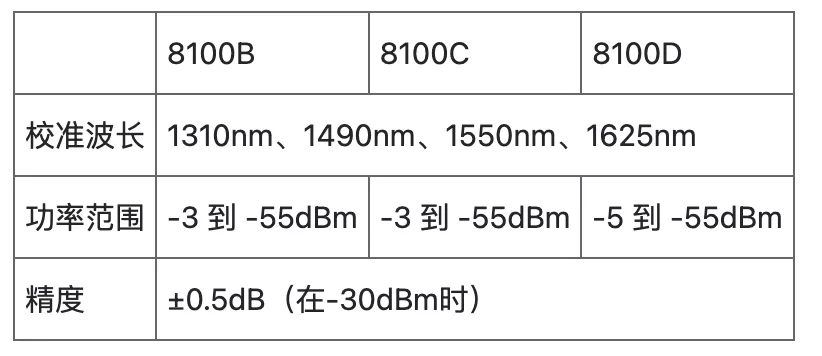

光功率计（与OTDR同一接口）：（标准配置）

订货信息

基本平台

    •MTS-6000AV2 平台（带彩色触摸屏），EM6000AV2S

    •MTS-6000A V2 平台（带高清彩色触摸屏），EM60000AV2M

主机选件

    •内置光功率计和 VFL（带 2.5 mm UPP 连接器）：E80EPMVFL

    •内置光话机（要配置适配器）： E80ETS

    •内置光话机（要配置适配器）和光功率计（2.5 mm UPP 连接器）：E80ETSPM

    •内置光话机（要配置适配器）、光功率计和 VFL（2.5 mm UPP 连接器）：E80ETSPMVFL

    •内置 WiFi 选件：E60V2WIFI

    •内置蓝牙选件：E60V2BLUE

    •附加的高性能锂离子可充电电池 E60LIHP1

    •100 GB SATA 硬盘选件（传输应用必需）：E60V2HDISK

附件

    •点烟器电源适配器： E80lighter

    •适用于 6000A (V2) 的全包式手提箱 ：ESCASE6KV2

    •软质手提箱： E40SCASE1

应用软件

    •光纤迹线查看软件（免费）：EOFS-110

    •光纤迹线软件（用于后处理）：EOFS-100

    •光纤光缆软件（用于验收报告生成）：EOFS-200

光时域反射模块

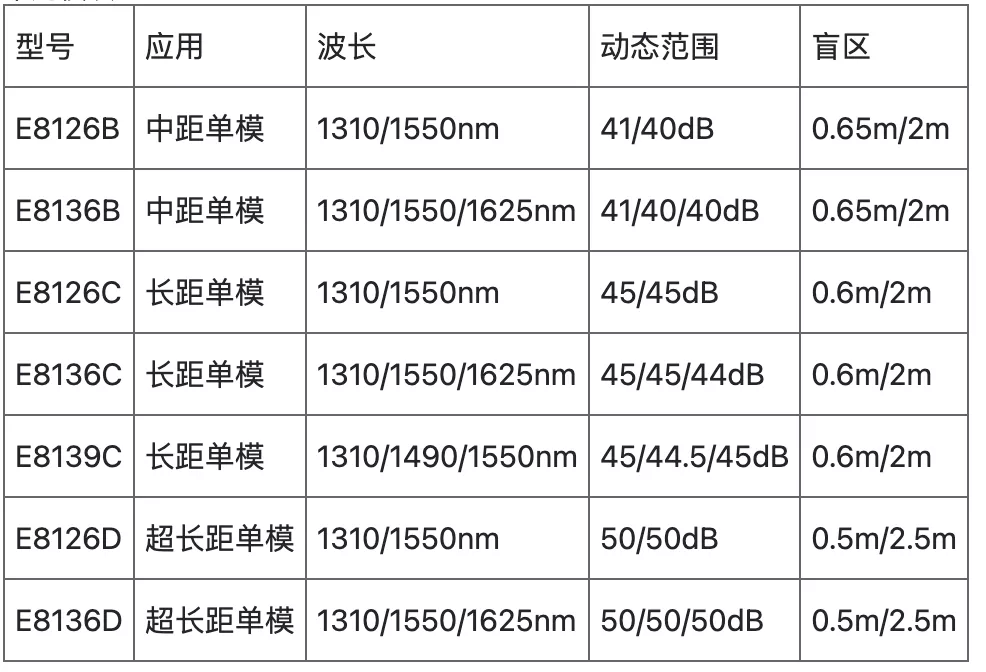

常用模块

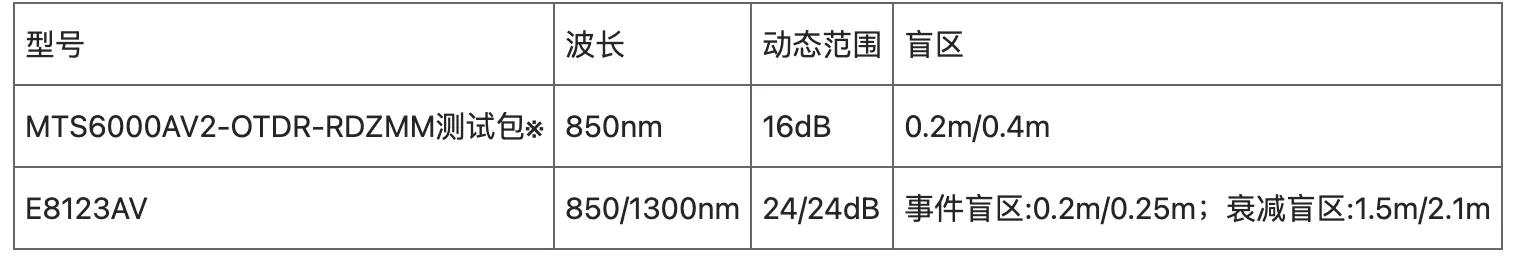

高分辨率多模应用

※测试包：包含MTS6000Av2主机，内置光功率计和VFL可见光故障查找器，PC插芯，SC和FC连接器，软携带包

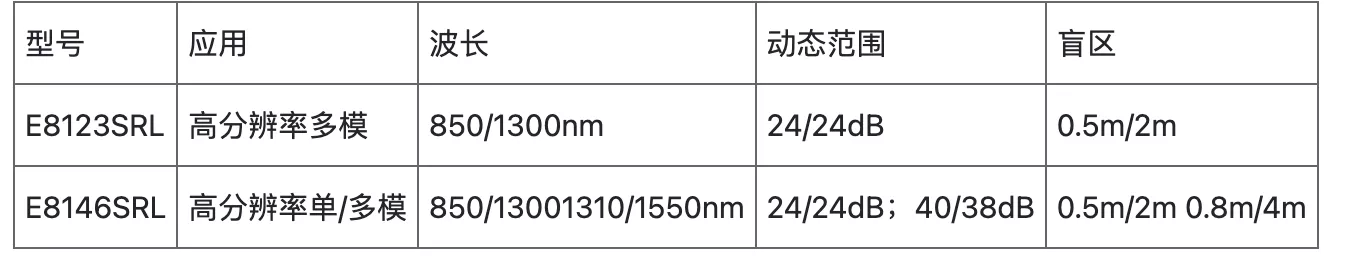

多模应用

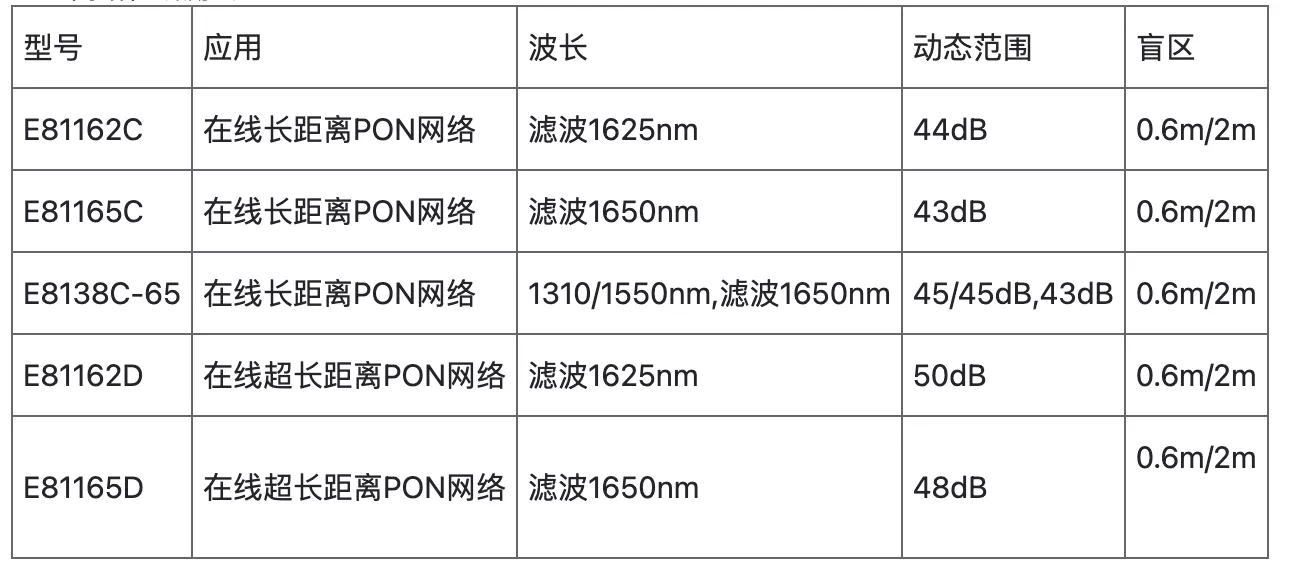

PON网络在线测试
