OPB5300 高性能误码测试仪 详情介绍
一、概 述 Descriptions
OPB5300 400G误码测试仪是一款多通道、多速率的高性能误码分析仪器。该仪器提供八个电口通道进行误码测试，每个通道均支持10.3125、25.78125和26.5625的速率设置，并有多种码型可选，提供用户自定义码型设置；支持NRZ和PAM4两种码。可用于光器件、有源光缆AOC、光模块和通讯系统的研发和生产测试。
二、应用领域 Application Area
光收发模块研发和生产，特别是并行100G/200G/400G产品；
光器件/子系统研发和生产；
系统设备供应商来料质量检验和生产；
系统设备的安装和故障解决；
三、功能特性 Functional Characteristics
适用于CFP,CFP2,CFP4,CFP8,QSFP28,QSFP-56,QSFP-DD,OSFP,SFP56,SFP28等光模块的测试
测量信号输出：差分80～120Ω，差分输出电压90mV～910mV；
测量信号输入：差分80～120Ω，差分输入电压120mV～850mV；
支持基于NRZ码型的10.3125Gbit/s,25.78125Gbit/s or 26.5625Gbit/s三种速率
支持基于PAM4码型的20.625GBaud, 25.78125GBaud和26.5625GBand三种速率
PRBS码型支持PRBS7/9/11/13/15/16/23/31，正常和反转；还支持PRBS13Q checkers，支持32或者40位的自定义码型
支持如下数据的统计：PrbsLock表示是否失锁，PrbsOV表示误码数是否溢出，ErrorBitsMSB表示误码数，TotalBits表示总传输码数，BER表示误码率
支持自动测试的编程协议，以便于光模块厂家进行二次开发，用于自动测试
时钟：提供两路触发信号，可以设置触发时钟分频系数；
输出幅值：100mV、200mV、300mV、400mV；
输出极性翻转：正常、翻转；
EQ设置：可设置发射端和接收端EQ参数；
测试时间设定：无定时（连续测试）、30秒、2分钟、10分钟、30分钟、自定义定时；
时间：支持时间显示和设置；
通讯接口：支持USB通讯，可使用上位机软件控制。

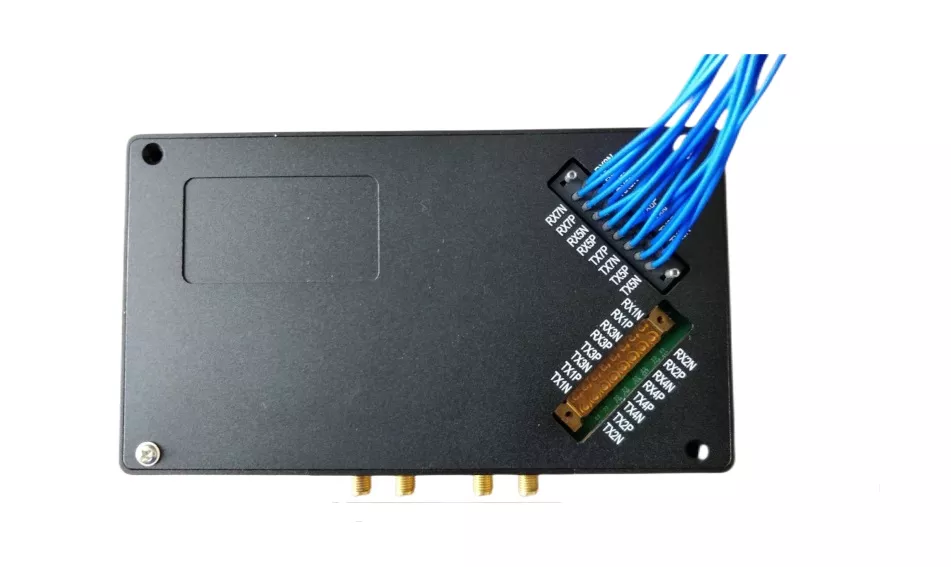

八路独立的接收

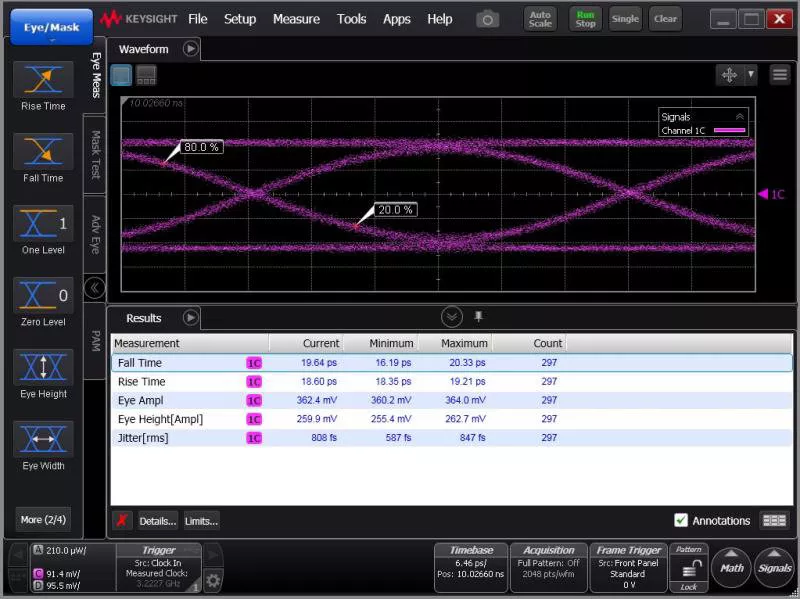

25.78125G眼图
四、性 能 指 标 Specifications
参数 | 最小 | 典型值 | 最大 | 说明 |
速率(Gbps) | 10.3125G-425G | 8 通道同时工作 | ||
上升时间(ps) | 13 | 15 | 17 | 25.7825G速率，20%-80% |
下降时间(ps) | 13 | 15 | 17 | 25.7825G速率，20%-80% |
码型 | 2N -1(N=7/9/11/13/15/16/23/31)、8:8 bit square | NRZ/PAM4 | ||
USER DEF | 支持64位码型自定义 | |||
RMS(ps) | 0.6 | 0.8 | 0.85 | 25.78125G速率 |
PP(ps) | 3 | 6 | 9 | 25.78125G速率 |
时钟占空比(%) | 45% | 50% | 55% | |
同步时钟(Mbps) | 322.25～349.4 | 交流耦合、LVPECL 电平 输出、最小500mV单端输出 | ||
电发射通道幅度(mV) | 50 | 350 | 700 | 交流耦合，单端 |
电接收通道幅度(mV) | 40 | ～ | 425 | 交流耦合,单端 |
显示误码位数 | 10 | 十进制 | ||
测试模式 | 连续模式 | 无定时，最大支持999999秒时长测试； | ||
定时模式 | 支持30秒、2分钟、10分钟、30分钟定时测试； | |||
电源 | DC-5V，2A | |||
工作温度(℃) | 0～40 | |||
储存温度(℃) | 0～40 | |||
相对湿度 | 5%~90%非冷凝 | |||
尺寸(mm) | 165*124.7*28.7 | |||
保修期(年) | 1 | |||
