CUBE-ER100-ELSFP消光比（PER）测量套件是一套高精度测试解决方案，专为高功率超窄线宽光纤激光器（ELSFP）以及其他带有保偏（PM）光纤输出的窄线宽激光模块设计。

　　ELSFP激光器的窄线宽和长相干长度给传统偏振仪带来了挑战，这限制了偏振特性表征的准确性、重复性和可信度。

　　CUBE-ER100-ELSFP专为在这些具有挑战性的条件下进行可靠且可重复的PER以及偏振轴测量而设计。

产品特点

专为窄线宽 ELSFP 激光器优化

在高偏振消光比（PER）条件下精准提取偏振消光比与偏振轴角度

支持高达30 dBm的高光功率

低应力敏感度的高PER MT-FC测试线缆

用于测量、记录和分析的自动化软件

单通道或并行多通道配置

描述

该系统采用直接式旋转偏振器法测量偏振消光比（PER），避免了与波长相关的斯托克斯重构。为提高测量可靠性，对被测激光器与偏振消光比（PER）测试仪之间的保偏（PM）测试光纤进行热循环处理，从而能够在各种工作条件下对偏振消光比（PER）及偏振轴特性进行稳定且可重复的评估。

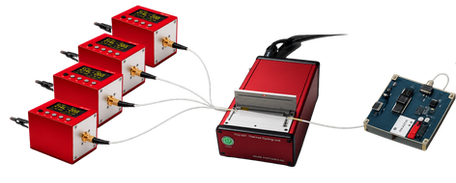

该系统包含：

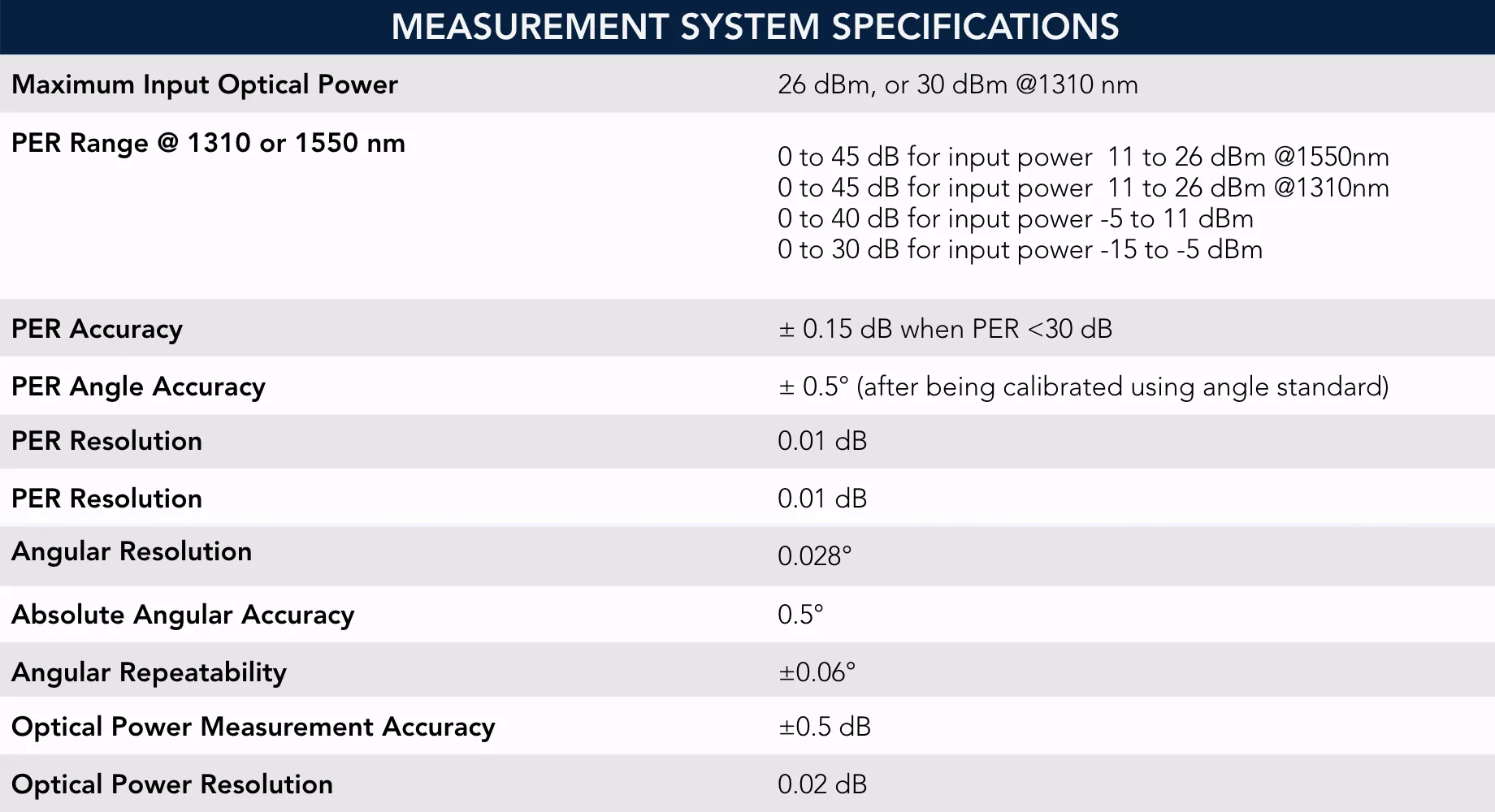

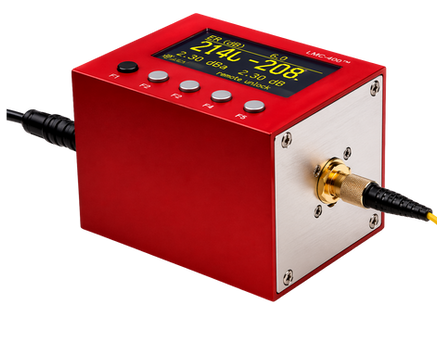

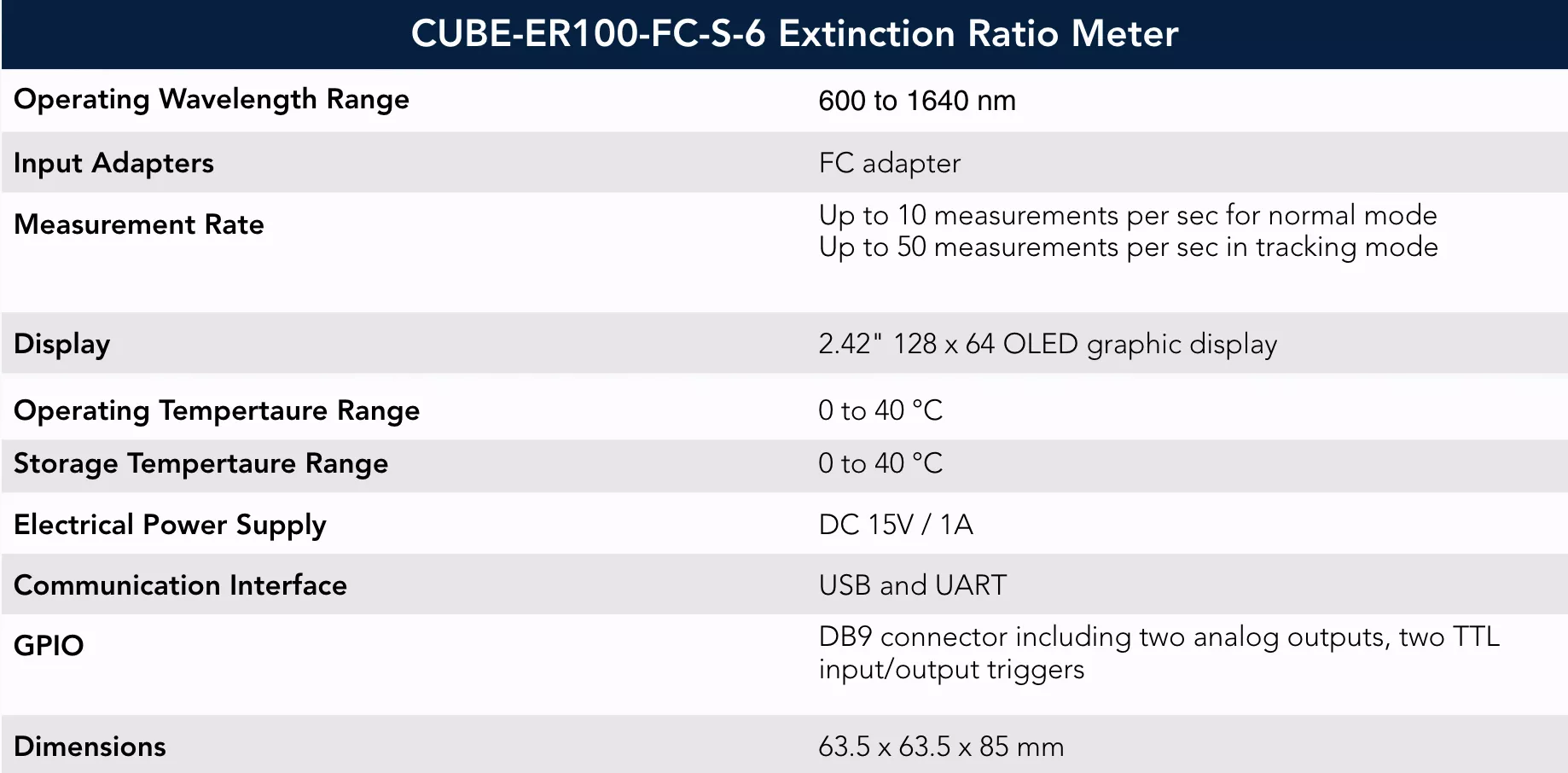

CUBE-ER100 高动态范围 PER 测试仪

高功率光衰减器 - 支持的输入光功率最高可达30 dBm

高偏振消光比 MT-FC 测试电缆

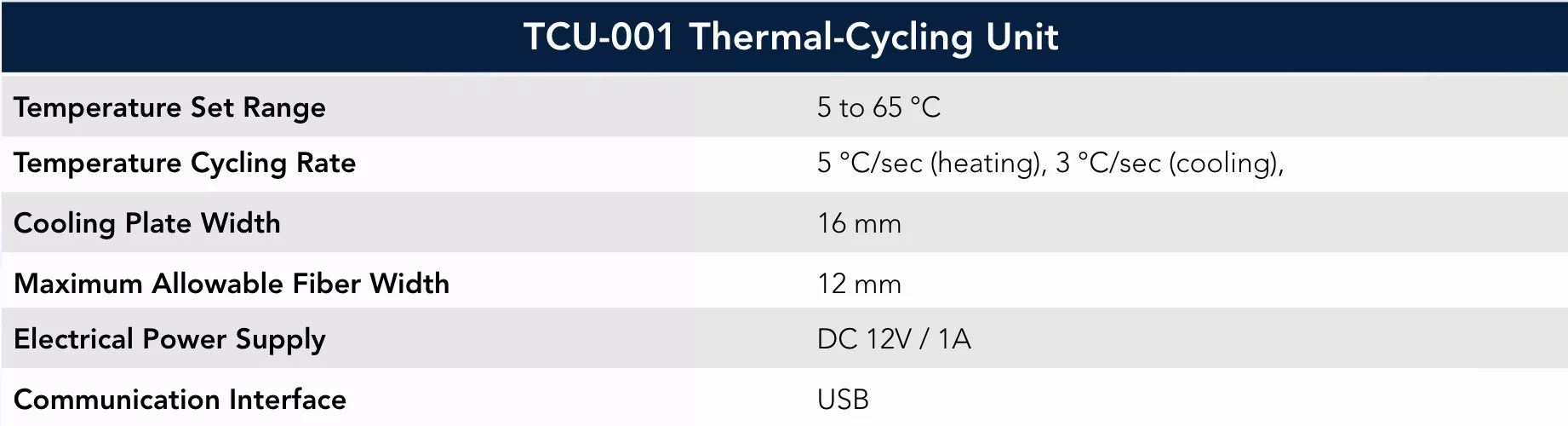

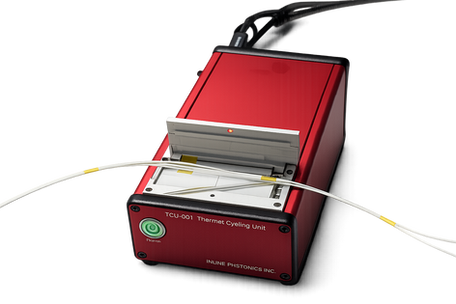

热循环单元和用于测量控制的自动化测试软件

数据记录

可视化，以及报告导出

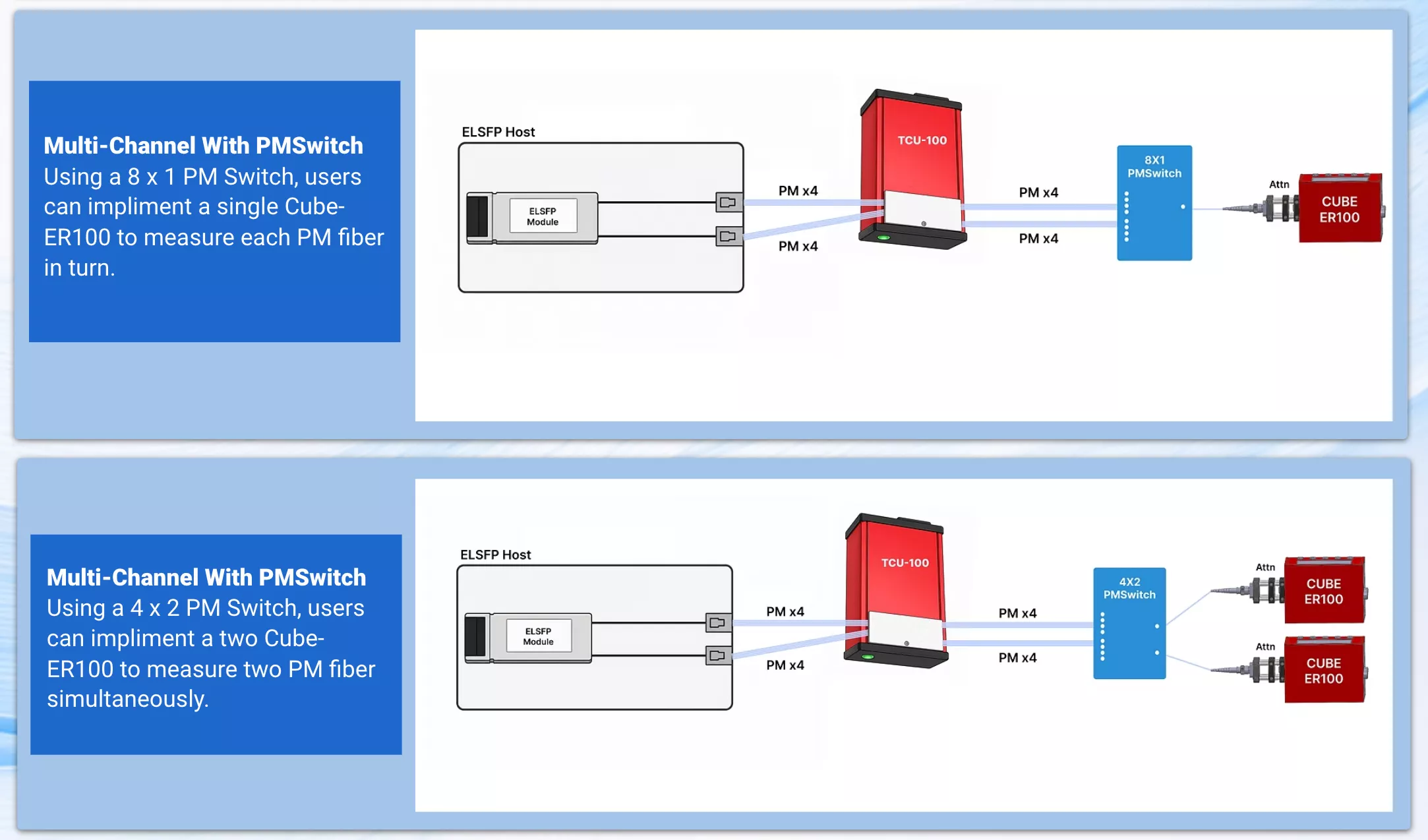

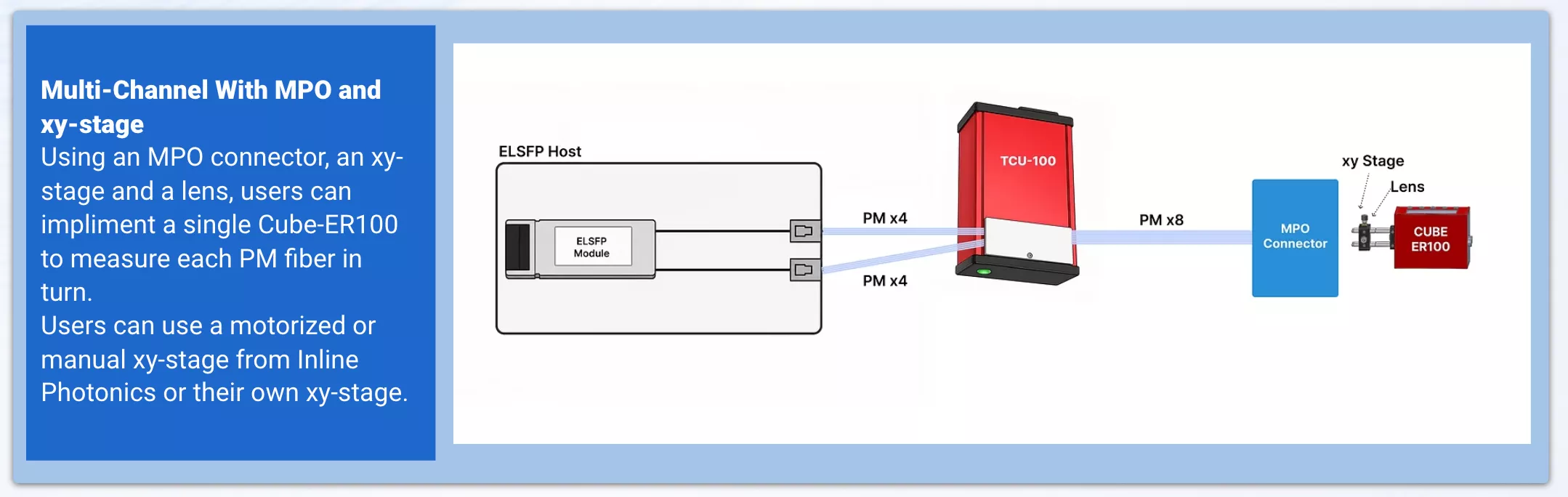

为满足不同的吞吐量需求，该系统提供以下版本

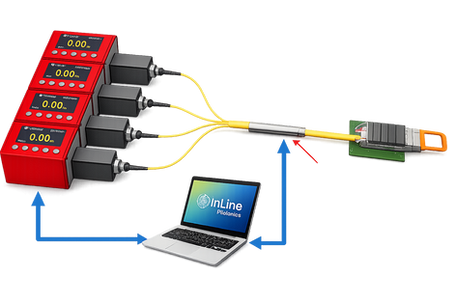

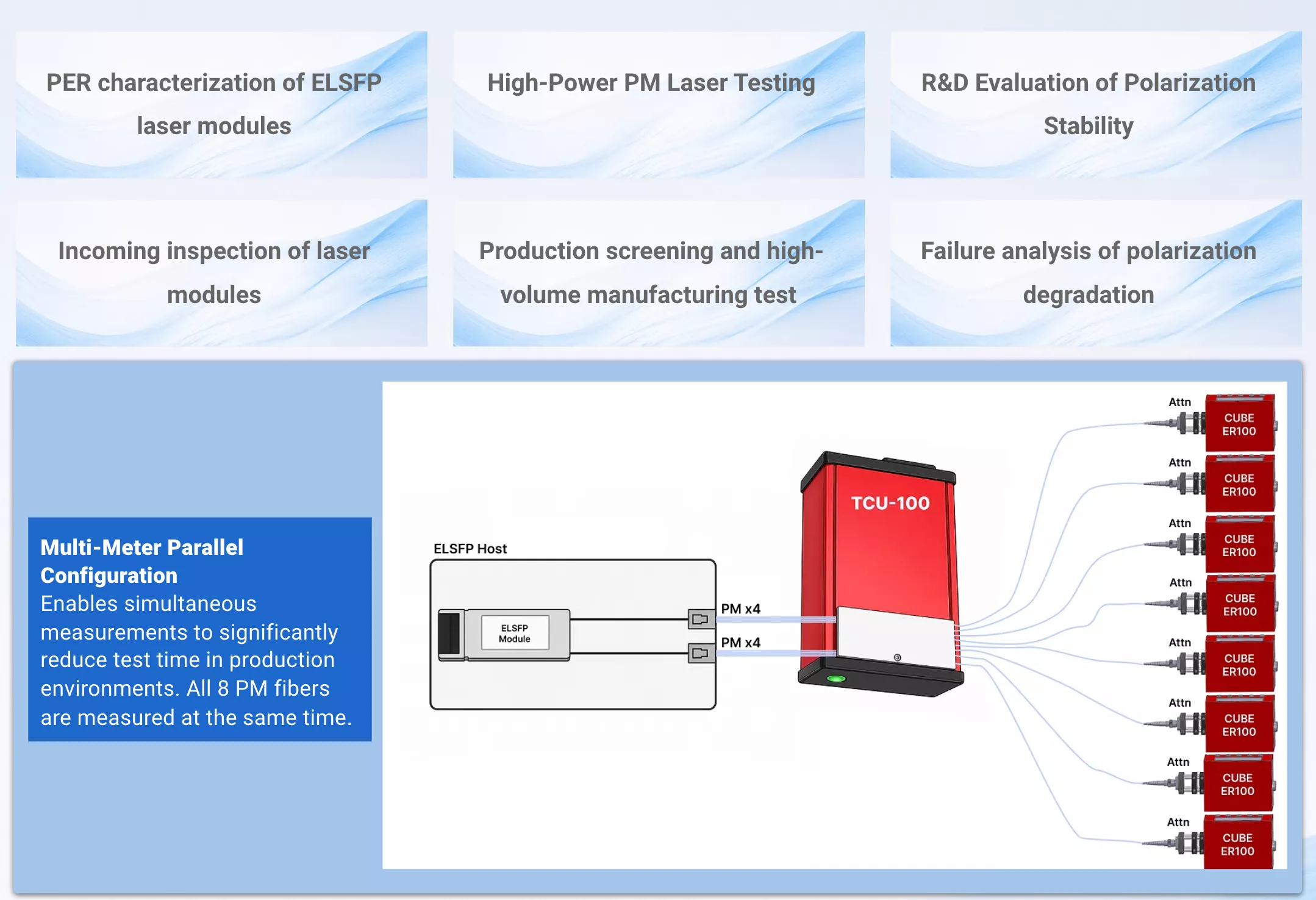

单通道配置用于顺序测试，或用于同时进行多通道测量的万用表并联配置，显著缩短了生产环境中的测试时间。

CUBE-ER100-ELSFP 适用于 ELSFP 及其他保偏光纤耦合激光模块的研发验证、可靠性测试、来料检验以及大批量生产筛选。

应用场景
